川藏鐵路|全跡科技UWB定位隧道場景案例
【行業背景】
當前，我國依然處于公路、鐵路、地鐵、水利工程等基礎設施大規模建設時期，這些項目中存在大量的隧道開挖建設以及建成維護。隧道工程施工過程復雜、作業周期繁長、作業空間有限，無形之中為隧道作業帶來了工作難度，也給施工人員帶來了安全隱患。
2014年9月，國家安全監管總局、交通運輸部、國務院國資委、國家鐵路局以安監總管二〔2014〕104號印發《隧道施工安全九條規定》，規定了以人員考勤、安全防護、安全步距、跟蹤定位、災后急救、日常管理等主要要求的隧道安全生產。
2023年2月，國務院安委會辦公室、住房和城鄉建設部、交通運輸部等8部門印發《關于進一步加強隧道工程安全管理的指導意見》，指出隧道施工建設需加大機械化、信息化及先進技術推廣應用，從而提升工程重大風險防范化解能力。
【客戶介紹】
中國交通建設集團有限公司主營業務涵蓋以港口、碼頭、公路、橋梁、鐵路、隧道、市政工程為主的基礎設施設計和建設業，以基建疏浚和環保疏浚為主的疏浚業，以港口機械、筑路機械、大型鋼結構為主的裝備制造業，以及以國際工程承包、進出口貿易為主的外經外貿業。中交股份是中國最大的港口設計及建設企業，中國領先的公路、橋梁設計及建設企業，中國最大、世界第三的疏浚企業，全球最大的集裝箱起重機制造商，中國最大的國際工程承包商，中國最大的國際設計公司。
【項目需求】
川藏地區顯著的地形高差，強烈的板塊活動、頻發的山地災害為川藏鐵路建設加深了難度。客戶川藏線某隧洞段施工環境尤為復雜，施工場所處于地下環境，存在作業環境不穩定、光線缺少等問題，安全生產監管面臨一定困難，項目方亟需一套精準、科學、高效的安全定位監管系統。
【解決方案】
全跡科技隧道（洞）高精度定位管理系統基于UWB技術原理，通過在隧道內部署規定數量的定位基站，實現隧道內UWB無線電信號全覆蓋。隧道內人員、車輛、物資通過裝配UWB定位標簽實現亞米級實時定位、人車區域分布監管等功能?；诰珳?zhǔn)的“位置感知”能力施工單位風險防范化解能力得到提升，整體施工效率顯著改善，數字化生產管理水平邁上新臺階。
【功能應用】
1：人員定位監管
系統以不同顏色或形狀的標簽代表不同組別和角色，如：車輛、人員（作業工人、采機司機、維護人員、巡檢員、訪客等）。通過查詢功能（輸入姓名、MAC號、卡號、工號等），查看人員的實時精確位置、實時軌跡和身份信息詳情，還可聯動附近攝像頭調取視頻畫面。
2：超員超時預警
超員報警：實時監控特定區域、人員數量和位置信息--杜絕超員，人數超過限定數量進行報警；超時報警：長時間危險區域停留報警；標簽位置丟失報警；進洞起始時間記錄、過程時間監控，超時報警。
3：一鍵緊急呼救
工人配備UWB標簽，在發生安全事故（在發生坍塌、墜落、物體打擊、觸電等）、突發疾病、發現設備故障等緊急情況，在人員有意識的條件下，按下報警按鈕，可一鍵發出SOS呼救報警。遇險人員的精確位置信息實時傳輸至告警平臺，平臺在第一時間告知值班人員處理，最大限度地爭取救援時間，將損失降至最低。
4：重點區域監管
自主“增、刪、改”繪制電子圍欄，實現不同空間的區域管控。支持以不同顏色繪制不同分級危險區域，支持異形圍欄繪制。設置不同的報警策略，對無權限進入、離開以及停留進行實時監控和相關告警?？煞乐姑搷?、離崗。
5：一鍵撤離告警
緊急情況下，如需將隧道現場作業人員全部撤離時，管理人員可通過平臺向該區域現場人員一鍵發起撤離信號，定位工卡將同時發出蜂鳴和振動，提醒全員撤離，防止人身傷亡事故不斷擴大。

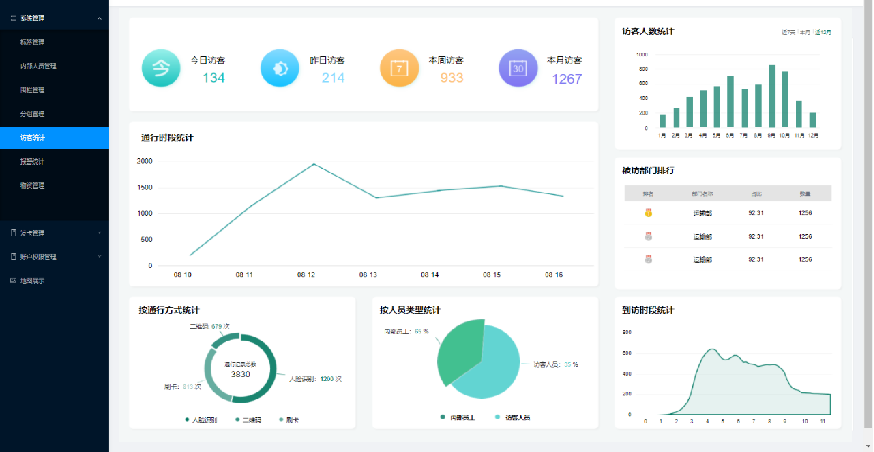

6：電子考勤/動態點名
?對選定區域進行人員統計，也可設定時間點或者時間范圍自動進行簽到和點名；
?對缺勤人員迅速定位；
?根據不同部門，劃分考勤范圍；
?對實到、缺勤等信息實時記錄并保存生成報表。
7：數據接口與安全
按照國家有關標準提供統一標準、統一格式文件的數據接口協議，對接智能化工地平臺；可防止數據泄露和被惡意篡改，確保數據采集、數據傳輸、數據使用過程的安全可靠。
【產品介紹】

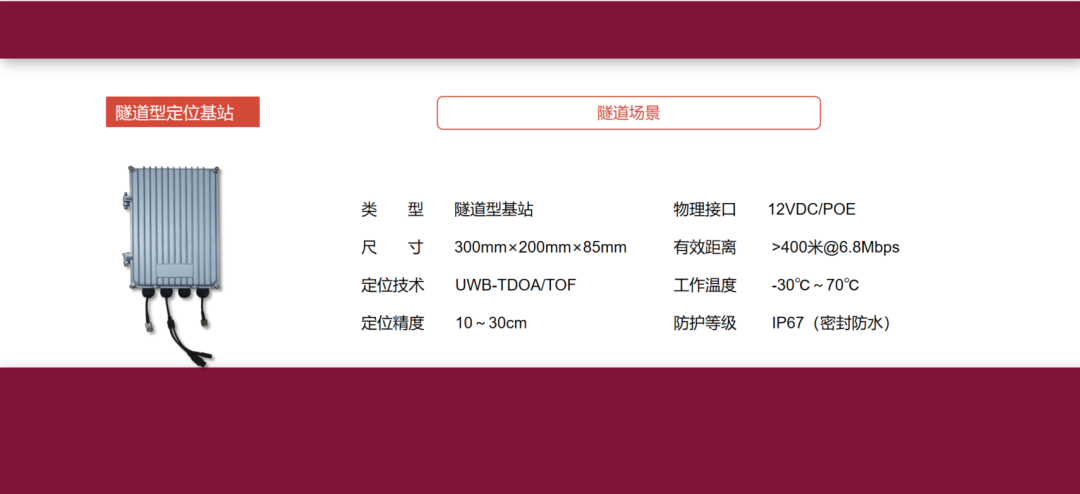

全跡科技UT100-AET隧道專用型定位基站具備業界領先的性能成本優勢，天線優化增益結合全跡科技UWB定位核心算法1維定位信號覆蓋>400米，IP67高防護等級可適用隧洞等復雜施工環境。
全跡科技UWB標簽根據被定位角色可分為人標簽、車標簽、物標簽三大類。工卡型標簽輕薄易佩戴可實現LED、蜂鳴器、振動提醒、SOS一鍵報警、一卡通等功能；安全帽/物資標簽小巧易固定，長續航、上述功能可選；車載測距標簽支持車輛間、人車間、車輛與障礙物間的測距報警。全跡科技UWB產品可滿足主流市場不同用戶的定位需求。
【全跡UWB】
全跡科技隨UWB技術在國內的興起同期創立，創始團隊來自華為、威盛和清華，具備工業和學術界資深經驗，公司專注UWB這一細分領域的深耕細作，擁有多項業界領先的優勢技術。先后為：三一重工智慧工廠、騰訊數據中心、京東亞洲一號倉、香港中文大學醫院、北京冬奧會速滑館等龍頭公司標桿項目提供高精度定位服務。我們相信：在未來，高精度室內定位會像北斗和云服務一樣，成為每個人都觸手可得的基礎設施。全跡科技致力成為該行業的領導者。
